Dubbo实现细节

Dubbo 代码中的一些实现细节

初始化过程细节

解析服务
基于 dubbo.jar 内的 META-INF/spring.handlers 配置，Spring 在遇到 dubbo 名称空间时，会回调 DubboNamespaceHandler。

所有 dubbo 的标签，都统一用 DubboBeanDefinitionParser 进行解析，基于一对一属性映射，将 XML 标签解析为 Bean 对象。

在 ServiceConfig.export() 或 ReferenceConfig.get() 初始化时，将 Bean 对象转换 URL 格式，所有 Bean 属性转成 URL 的参数。

然后将 URL 传给 协议扩展点，基于扩展点的 扩展点自适应机制，根据 URL 的协议头，进行不同协议的服务暴露或引用。

暴露服务

1. 只暴露服务端口：
   在没有注册中心，直接暴露提供者的情况下 1，ServiceConfig 解析出的 URL 的格式为： dubbo://service-host/com.foo.FooService?version=1.0.0。

基于扩展点自适应机制，通过 URL 的 dubbo:// 协议头识别，直接调用 DubboProtocol的 export() 方法，打开服务端口。

2. 向注册中心暴露服务：
   在有注册中心，需要注册提供者地址的情况下 2，ServiceConfig 解析出的 URL 的格式为: registry://registry-host/org.apache.dubbo.registry.RegistryService?export=URL.encode("dubbo://service-host/com.foo.FooService?version=1.0.0")，

基于扩展点自适应机制，通过 URL 的 registry:// 协议头识别，就会调用 RegistryProtocol 的 export() 方法，将 export 参数中的提供者 URL，先注册到注册中心。

再重新传给 Protocol 扩展点进行暴露： dubbo://service-host/com.foo.FooService?version=1.0.0，然后基于扩展点自适应机制，通过提供者 URL 的 dubbo:// 协议头识别，就会调用 DubboProtocol 的 export() 方法，打开服务端口。

引用服务

1. 直连引用服务：
   在没有注册中心，直连提供者的情况下 3，ReferenceConfig 解析出的 URL 的格式为：dubbo://service-host/com.foo.FooService?version=1.0.0。

基于扩展点自适应机制，通过 URL 的 dubbo:// 协议头识别，直接调用 DubboProtocol 的 refer() 方法，返回提供者引用。

2. 从注册中心发现引用服务：
   在有注册中心，通过注册中心发现提供者地址的情况下 4，ReferenceConfig 解析出的 URL 的格式为： registry://registry-host/org.apache.dubbo.registry.RegistryService?refer=URL.encode("consumer://consumer-host/com.foo.FooService?version=1.0.0")。

基于扩展点自适应机制，通过 URL 的 registry:// 协议头识别，就会调用 RegistryProtocol 的 refer() 方法，基于 refer 参数中的条件，查询提供者 URL，如： dubbo://service-host/com.foo.FooService?version=1.0.0。

基于扩展点自适应机制，通过提供者 URL 的 dubbo:// 协议头识别，就会调用 DubboProtocol 的 refer() 方法，得到提供者引用。

然后 RegistryProtocol 将多个提供者引用，通过 Cluster 扩展点，伪装成单个提供者引用返回。

拦截服务

基于扩展点自适应机制，所有的 Protocol 扩展点都会自动套上 Wrapper 类。

基于 ProtocolFilterWrapper 类，将所有 Filter 组装成链，在链的最后一节调用真实的引用。

基于 ProtocolListenerWrapper 类，将所有 InvokerListener 和 ExporterListener 组装集合，在暴露和引用前后，进行回调。

包括监控在内，所有附加功能，全部通过 Filter 拦截实现。

远程调用细节

服务提供者暴露一个服务的详细过程

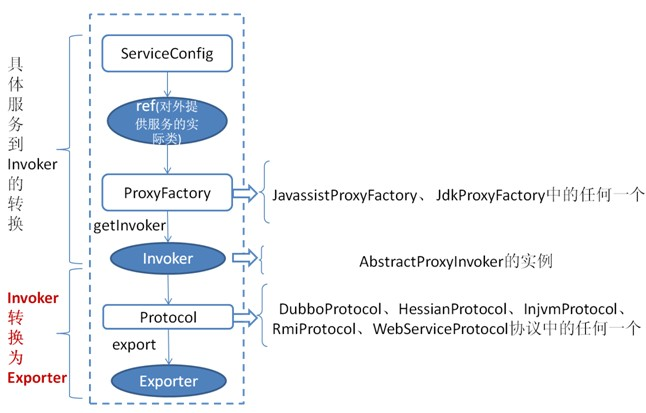

上图是服务提供者暴露服务的主过程：

首先 ServiceConfig 类拿到对外提供服务的实际类 ref（如：HelloWorldImpl），然后通过 ProxyFactory 类的 getInvoker 方法使用 ref 生成一个 AbstractProxyInvoker 实例，到这一步就完成具体服务到 Invoker 的转化。接下来就是 Invoker 转换到 Exporter 的过程。

Dubbo 处理服务暴露的关键就在 Invoker 转换到 Exporter 的过程，上图中的红色部分。下面我们以 Dubbo 和 RMI 这两种典型协议的实现来进行说明：

Dubbo 的实现

Dubbo 协议的 Invoker 转为 Exporter 发生在 DubboProtocol 类的 export 方法，它主要是打开 socket 侦听服务，并接收客户端发来的各种请求，通讯细节由 Dubbo 自己实现。

RMI 的实现

RMI 协议的 Invoker 转为 Exporter 发生在 RmiProtocol类的 export 方法，它通过 Spring 或 Dubbo 或 JDK 来实现 RMI 服务，通讯细节这一块由 JDK 底层来实现，这就省了不少工作量。

服务消费者消费一个服务的详细过程

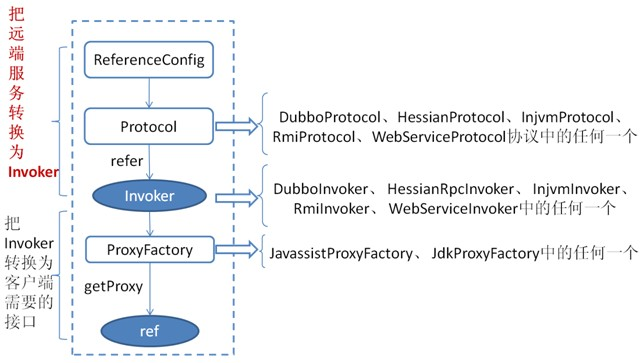

上图是服务消费的主过程：

首先 ReferenceConfig 类的 init 方法调用 Protocol 的 refer 方法生成 Invoker 实例（如上图中的红色部分），这是服务消费的关键。接下来把 Invoker 转换为客户端需要的接口（如：HelloWorld）。

关于每种协议如 RMI/Dubbo/Web service 等它们在调用 refer 方法生成 Invoker 实例的细节和上一章节所描述的类似。

满眼都是 Invoker

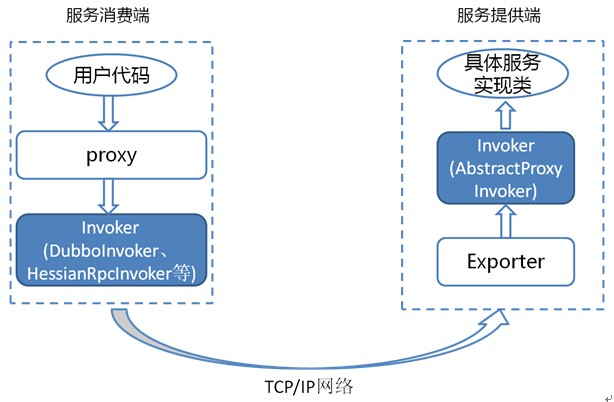

由于 Invoker 是 Dubbo 领域模型中非常重要的一个概念，很多设计思路都是向它靠拢。这就使得 Invoker 渗透在整个实现代码里，对于刚开始接触 Dubbo 的人，确实容易给搞混了。 下面我们用一个精简的图来说明最重要的两种 Invoker——服务提供 Invoker 和服务消费 Invoker：

为了更好的解释上面这张图，我们结合服务消费和提供者的代码示例来进行说明：

服务消费者代码：

public class DemoClientAction {

    private DemoService demoService;

    public void setDemoService(DemoService demoService) {
        this.demoService = demoService;
    }

    public void start() {
        String hello = demoService.sayHello("world");
    }
}

上面代码中的 DemoService 就是上图中服务消费端的 proxy，用户代码通过这个 proxy 调用其对应的 Invoker 5，而该 Invoker 实现了真正的远程服务调用。

服务提供者代码：

public class DemoServiceImpl implements DemoService {

    public String sayHello(String name) throws RemoteException {
        return "Hello " + name;
    }
}

上面这个类会被封装成为一个 AbstractProxyInvoker 实例，并新生成一个 Exporter 实例。这样当网络通讯层收到一个请求后，会找到对应的 Exporter 实例，并调用它所对应的 AbstractProxyInvoker 实例，从而真正调用了服务提供者的代码。Dubbo 里还有一些其他的 Invoker 类，但上面两种是最重要的。

远程通讯细节

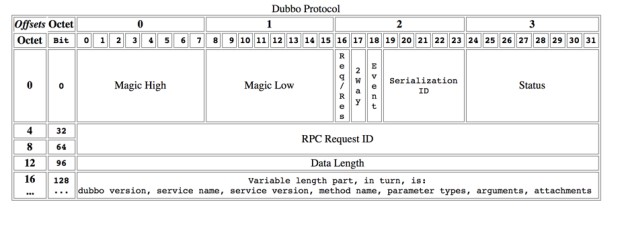

协议头约定

Magic - Magic High & Magic Low (16 bits)

标识协议版本号，Dubbo 协议：0xdabb

Req/Res (1 bit)

标识是请求或响应。请求： 1; 响应： 0。

2 Way (1 bit)

仅在 Req/Res 为1（请求）时才有用，标记是否期望从服务器返回值。如果需要来自服务器的返回值，则设置为1。

Event (1 bit)

标识是否是事件消息，例如，心跳事件。如果这是一个事件，则设置为1。

Serialization ID (5 bit)

标识序列化类型：比如 fastjson 的值为6。

Status (8 bits)

仅在 Req/Res 为0（响应）时有用，用于标识响应的状态。

20 - OK
30 - CLIENT_TIMEOUT
31 - SERVER_TIMEOUT
40 - BAD_REQUEST
50 - BAD_RESPONSE
60 - SERVICE_NOT_FOUND
70 - SERVICE_ERROR
80 - SERVER_ERROR
90 - CLIENT_ERROR
100 - SERVER_THREADPOOL_EXHAUSTED_ERROR
Request ID (64 bits)

标识唯一请求。类型为long。

Data Length (32 bits)

序列化后的内容长度（可变部分），按字节计数。int类型。

Variable Part

被特定的序列化类型（由序列化 ID 标识）序列化后，每个部分都是一个 byte [] 或者 byte

如果是请求包 ( Req/Res = 1)，则每个部分依次为：
Dubbo version
Service name
Service version
Method name
Method parameter types
Method arguments
Attachments
如果是响应包（Req/Res = 0），则每个部分依次为：
返回值类型(byte)，标识从服务器端返回的值类型：
返回空值：RESPONSE_NULL_VALUE 2
正常响应值： RESPONSE_VALUE 1
异常：RESPONSE_WITH_EXCEPTION 0
返回值：从服务端返回的响应bytes
注意： 对于(Variable Part)变长部分，当前版本的Dubbo 框架使用json序列化时，在每部分内容间额外增加了换行符作为分隔，请在Variable Part的每个part后额外增加换行符， 如：

Dubbo version bytes (换行符)
Service name bytes  (换行符)
...

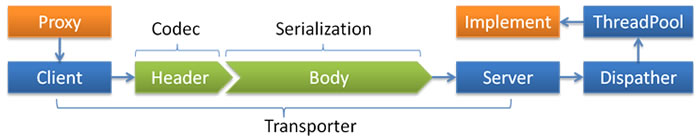

线程派发模型

Dispather: all, direct, message, execution, connection
ThreadPool: fixed, cached
即：<dubbo:service regisrty="N/A" /> 或者 <dubbo:registry address="N/A" />

即: <dubbo:registry address="zookeeper://10.20.153.10:2181" />

即：<dubbo:reference url="dubbo://service-host/com.foo.FooService?version=1.0.0" />

即：<dubbo:registry address="zookeeper://10.20.153.10:2181" />

DubboInvoker、 HessianRpcInvoker、 InjvmInvoker、 RmiInvoker、 WebServiceInvoker 中的任何一个
