jvm虚拟机-Java内存区域

1、运行时数据区域

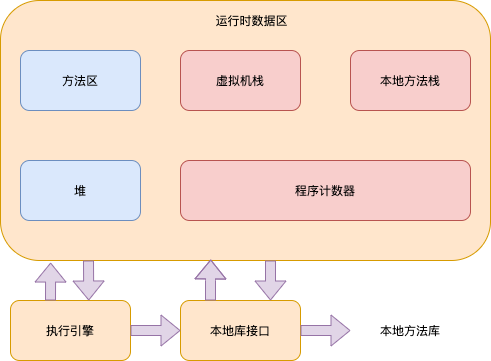

Java虚拟机在执行Java程序的过程中会把它所管理的内存划分为若干个不同的数据区域。这些区域有各自的概念，以及创建和销毁的时间，有的区域随着虚拟机进程的启动而一直存在，有些区域则是依赖用户线程的启动和结束而建立和销毁。根据Java虚拟机规范的规定，Java虚拟机所管理的内存将会包括以下几个运行时数据区域。

1.1、程序计数器

程序计数器（Program computer Register）是一块较小的内存空间，它可以看作是当前线程所执行的字节码的行号指示器。在Java虚拟机的概念模型里，字节码解释器工作时就是通过改变这个计数器的值来选取下一条需要执行的字节码指令，它是程序控制流的指示器，分支、循环、跳转、异常处理、线程恢复等基础功能都需要依赖这个计数器来完成。
由于Java虚拟机的多线程是通过线程轮流切换、分配处理器执行时间的方式来实现的，在任何一个确定的时刻，一个处理器（对于多核处理器来说是一个内核）都只会执行一条线程中的指令。因此，为了线程切换后能恢复到正确的执行位置，每条线程都需要有一个独立的程序计数器，各条线程之间计数器互不影响，独立存储，我们称这类内存区域为线程私有的内存。
如果线程正在执行的是一个Java方法，这个计数器记录的是正在执行的虚拟机字节码指令的地址；如果正在执行的是本地方法，这个计数器值则应为空。

1.2、Java虚拟机栈

与程序计数器一样，Java虚拟机站（Java Virtual Machine Stack）也是线程私有的，它的生命周期与线程相同。虚拟机栈描述的是Java方法执行的线程内存模型：每个方法被执行的时候，Java虚拟机都会同步创建一个栈帧（Stack Frame）用于存储局部变量表、操作数栈、动态链接、方法出口等信息。每一个方法被调用直至执行完毕的过程，就对应着一个栈帧在虚拟机栈中从入栈到出栈的过程。

1.3、本地方法栈

本地方法栈（Native Method Stacks）与虚拟机栈所发挥的作用是非常相似的，其区别只是虚拟机栈为虚拟机执行Java方法服务，而本地方法栈则是为虚拟机使用到的本地方法服务。

1.4、Java堆

对于Java应用程序来说，Java堆（Java Heap）是虚拟机所管理的内存中最大的一块。Java堆是被所有线程共享的一块内存区域，在虚拟机启动时创建。此内存区域的唯一目的就是存放对象实例。

1.5、方法区

方法区（Method Area）与Java堆一样，是各个线程共享的内存区域，它用于存储已被虚拟机加载的类型信息、常量、静态变量、即时编译器编译后的代码缓存等数据。

1.6、运行时常量池

运行时常量池（Runtime Constant Pool）是方法区的一部分。Class文件中除了有类的版本、字段、方法、接口等描述信息外，还有一项信息是常量池表（Constant Pool Table），用于存放编译期生成的各种字面量与符号引用，这部分内容将在类加载后存放到方法区的运行时常量池中。

1.7、直接内存

直接内存（Direct Memory）并不是虚拟机运行时数据区一部分，也不是Java虚拟机规范中定义的内存区域。在JDK1.4中新加入了NIO类，引入了一种基于通道（Channel）与缓冲区（Buffer）的I/O方式，它可以使用Native函数库直接分配对外内存，然后通过一个存储在Java堆里面的DirectByteBuffer对象作为这块内存的引用进行操作。这样能在一些场景中显著提高性能，因为避免了在Java堆和Native堆中来回复制数据。

2、对象的创建

Java是一门面向对象的编程语言，Java程序运行过程中无时无刻都有对象被创建出来。在语言层面上，创建对象通常仅仅是一个new关键字而已，而在虚拟机中，对象是这样创建的。
当Java虚拟机遇到一条字节码new指令时，首先将会去检查这个指令的参数是否能够在常量池中定位到一个类的符号引用，并且检查这个符号引用代表的类是否已经被加载、解析和初始化过。如果没有，那必须先执行相应的类加载过程。
在类加载检查通过后，接下来虚拟机将为新生对象分配内存。对象所需内存的大小在类加载完成后便可完全确定，为对象分配空间的任务实际上便等同于把一块确定大小的内存块从Java堆中划分出来。假设Java堆中内存是绝对规整的，所有被使用过的内存都被放在一边，空闲的内存被放在另一边，中间放着一个指针作为分界点的指示器，那所分配内存仅仅是把这个指针向空闲空间方向挪动一段与对象大小相等的距离，这种分配方式称为指针碰撞（Bump The Pointer）。但如果Java堆中的内存并不是规整的，已被使用的内存和空闲的内存相互交错在一起，那就没有办法简单地进行指针碰撞了，虚拟机就必须维护一个列表，记录上哪些内存块是可用的，在分配的时候从列表中找到一块足够大的空间划分给对象实例，并更新列表上的记录，这种分配方式称为空闲列表（Free List）。选择哪一种分配方式由Java堆是否规整决定，而Java堆是否规整又由所采用的垃圾收集器是否带有空间压缩整理（Compact）的能力决定。因此，当使用Serial、ParNew等带压缩整理过程的收集器时，系统采用的分配算法是指针碰撞，既简单又高效；而当使用CMS这种基于清除（Sweep）算法的收集器时，理论上就只能采用较为复杂的空闲列表来分配内存。
除如何划分可用空间之外，还有另外一个需要考虑的问题：对象创建在虚拟机中是非常频繁的行为，即使仅仅修改一个指针所指向的位置，在并发情况下也并不是线程安全的，可能出现在给对象A分配内存，指针还没来得及修改，对象B又同时使用了原来的指针来分配内存的情况。解决这个问题有两种可选方案：一种是对分配内存空间的动作进行同步处理，实际上虚拟机采用的是CAS配上失败重试的方式来保证更新操作的原子性；另外一种是把内存分配的动作按照线程划分在不同的空间中进行，即每个线程在Java堆中预先分配一小块内存，称为本地线程分配缓冲（Thread Local Allocation Buffer，TLAB），哪个线程要分配内存，就在哪个线程的本地缓冲区中分配，只有本地缓冲区用完了，分配新的缓存区时才需要同步锁定。虚拟机是否使用TLAB，可以通过-XX:+/-UseTLAB参数来设定。
内存分配完成之后，虚拟机必须将分配的内存空间都初始化为零值，如果使用了TLAB的话，这一项工作也可以提前至TLAB分配时顺便进行。这步操作保证了对象的实例字段在Java代码中可以不赋初始值就直接使用，使程序能访问到这些字段的数据类型所对应的零值。
接下来，Java虚拟机还要对对象进行必要的设置，例如这个对象是哪个类的实例、如何才能找到类的元数据信息、对象的哈希码、对象的GC分代年龄等信息。这些信息存放在对象的对象头（Object Header）之中。根据虚拟机当前运行状态的不同，如是否启用偏向锁等，对象头会有不同的设置方式。
在上面工作都完成之后，从虚拟机角度来看，一个新的对象已经产生了。但是从Java程序的视角来看，对象创建才刚刚开始，一般来说（由字节码流中new指令后面是否跟随invokespecial指令所决定，Java编译器会遇到new关键字的地方同时生成这两条字节码指令，但如果直接通过其他方式的则不一定如此），new指令之后会接着执行<init>()方法，按照程序员的意愿对对象进行初始化，这样一个真正可用的对象才算完全构造出来。

3、对象的内存布局

在hotspot虚拟机里，对象在堆内存中的存储布局可以划分为三个部分：对象头（Header）、实例数据（Instance Data）和对齐填充（Padding）。
hotspot虚拟机对象的对象头部分包括两类信息。第一类是用于存储对象自身的运行时数据，如哈希码（Hash Code）、GC分代年龄、锁状态标志、线程持有锁、偏向线程ID、偏向时间戳等，这部分数据的长度在32位和64位的虚拟机中分别为32个比特和64个比特，官方称为Mark Word。

对象头的另外一部分是类型指针，即对象指向它的类型元数据的指针，Java虚拟机通过这个指针来确定该对象是哪个类的实例。并不是所有的虚拟机实现都必须在对象数据上保留类型指针。
接下来实例数据部分是真正存储的有效信息，即我们在程序代码里面所定义的各种类型的字段内容，无论是从父类继承下来的，还是在子类中定义的字段都必须记录起来。这部分的存储顺序会受到虚拟机分配策略和字段在java源码中定义顺序的影响。Hotspot虚拟机默认的分配顺序为longs/doubles、ints、shorts/chars、bytes/booleans、oops，从以上默认的分配策略中可以看到，相同宽度的字段总是被分配到一起存放，在满足这个前提条件的情况下，在父类中定义的变量会出现在子类之前。
对象的第三部分是对齐填充，这并不是必然存在的，也没有特别的含义，它仅仅起着占位符的作用。由于hotspot虚拟机的自动内存管理系统要求对象起始地址必须是8字节的整数倍，换句话说就是任何时候对象的大小都必须是8字节的整数倍。因此，如果对象实例数据部分没有对齐的话，就需要通过对齐填充来补全。

对象的访问定位

创建对象自然是为了后续使用该对象，我们的Java程序会通过栈上的reference数据来操作堆上的具体对象。由于reference类型在java虚拟机规范里面只规定了它是一个指向对象的引用，并没有定义这个引用应该通过什么方式定位、访问到堆中的对象的具体位置，所以对象访问方式也是由虚拟机实现而定的，主流的访问方式主要有使用句柄和直接指针两种：

1、如果使用句柄访问的话，Java堆中将可能会划分出一块内存来作为句柄池，reference中存储的就是对象的句柄地址，而句柄中包含了对象实例数据与类型数据各自具体的地址信息。
2、如果使用直接指针访问的话，Java堆中对象的内存分布就必须考虑如何放置访问类型数据的相关信息，reference中存储的直接就是对象地址，如果只是访问对象本身的话，就不需要多一次间接访问的开销。

Hotspot采用的是第二种方式进行对象访问。
