1、概述
执行引擎是Java虚拟机核心的组成部分之一，通常会有解释执行和编译执行两种选择，也可能两者兼备。
2、运行时栈帧结构
Java虚拟机以方法作为最基本的执行单元，栈帧（Stack Frame）则是用于支持虚拟机运行方法调用和方法执行背后的数据结构，它也是虚拟机运行时数据区中的虚拟机栈（Virtual Machine Stack）的栈元素。栈帧存储了方法的局部变量表、操作数栈、动态链接和方法返回地址等信息。每一个方法从调用开始至执行结束的过程，都对应着一个栈帧在虚拟机栈里面从入栈到出栈的过程。
每一个栈帧都包括了局部变量表、操作数栈、动态链接、方法返回地址和一些额外的附加信息。在编译Java程序源码的时候，栈帧中需要多大的局部变量表，需要多深的操作数栈就已经被分析计算出来，并且写入到方法表的Code属性中。

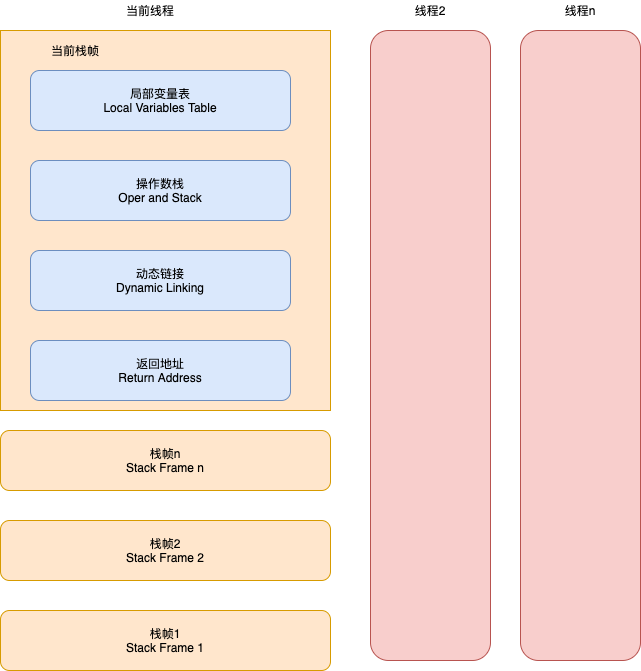

一个线程中的方法调用链可能会很长，以Java程序的角度来看，同一时刻、同一条线程里面、在调用堆栈的所有方法都同时处于执行状态。而对于执行引擎来讲，在活动线程中，只有位于栈顶的方法才是在运行的，只有位于栈顶的栈帧才是生效的，其被称为当前栈帧（Current Stack Frame），与这个栈帧所关联的方法被称为当前方法（Current Method）。执行引擎所运行的所有字节码指令都只针对当前栈帧进行的操作，在概念模型上，典型的栈帧结构如下所示：
2.1、局部变量表
局部变量表（Local Variables Table）是一组变量值的存储空间，用于存放方法参数和方法内部定义的局部变量。在Java程序被编译为Class文件时，就在方法的Code属性的max_locals数据项中确定了该方法所需分配的局部变量表的最大容量。
局部变量表的容量以变量槽（Variable Slot）为最小单位。虚拟机中规定通过对象引用能做到两件事情，一是从根据引用直接或间接地查找到对象在Java堆中的数据存放的起始地址或索引，二是根据引用直接或间接地查找到对象所属数据类型在方法区中的存储的类型信息，否则将无法实现《Java语言规范》中定义的语法约定。
当一个方法被调用时，Java虚拟机会使用局部变量表来完成参数值到参数变量列表的传递过程，即实参到形参的传递。如果执行的是实例方法，那么局部变量表中第0位索引的变量槽默认是用于传递方法所属对象实例的引用，在方法中可以通过关键字this来访问这个隐含的参数。其余参数则按照参数表顺序排列，占用从1开始的局部变量槽，参数表分配完毕后，再根据方法内部定义的变量顺序和作用域分配其余的变量槽。
2.2、操作数栈
操作数栈（Operand Stack）也常被称为操作栈，它是一个后入先出（LIFO）栈。同局部变量表一样，操作数栈的最大深度也在编译的时候被写入到Code属性的max_stacks数据项之中。操作数栈的每一个元素都可以是包括long和double在内的任意Java数据类型。
当一个方法刚刚开始执行的时候，这个方法的操作数栈是空的，在方法的执行过程中，会有各种字节码指令往操作数栈中写入和提取内容，也就是出栈和入栈操作。
2.3、动态链接
每个栈帧都包含一个指向运行时常量池中该栈帧所属方法的引用，持有这个引用是为了支持方法调用过程中的动态链接（Dynamic Linking）。
2.4、方法返回地址
当一个方法开始执行后，只有两种方式退出这个方法。第一种方式是执行引擎遇到任意一个方法返回的字节码指令，这时候可能会有返回值传递给上层的方法调用者，方法是否有返回值以及返回值的类型将根据遇到何种方法返回指令来决定，这种退出方法的方式称为正常调用完成。
另一种退出方式是在方法执行的过程中遇到了异常，并且这个异常没有在方法体内得到妥善处理。无论是Java虚拟机内部产生的异常，还是代码中使用athrow字节码指令产生的异常，只要在本方法的异常表中没有搜索匹配的异常处理器，就会导致方法退出，这种退出方法的方式称为异常调用完成。一个方法使用异常完成出口方式退出，是不会给它的上层调用者提供任何返回值的。
无论采用何种退出方式，在方法退出之后，都必须返回到最初方法被调用时的位置，程序才能继续执行，方法返回时可能需要在栈帧中保存一些信息，用来帮助恢复它的上层主调方法的执行状态。一般来说，方法正常退出时，主调方法的PC计数器的值就可以作为返回地址，栈帧中很可能会保存这个计数器值。而方法异常退出时，返回地址是要通过异常处理器表来确定的，栈帧中就一般不会保存这部分信息。
方法退出的过程实际上等同于把当前栈帧出栈，因此退出时可能执行的操作有：恢复上层方法局部变量表和操作数栈，把返回值压入调用者栈帧的操作数栈中，调整PC计数器的值以指向方法调用指令后面的一条指令等。
3、方法调用
方法调用并不等同于方法中的代码被执行，方法调用阶段唯一的任务就是确定被调用方法的版本（即调用哪一个方法），暂时还未涉及方法内部的具体运行过程。在程序运行时，进行方法调用是最普遍、最频繁的操作之一。
3.1、解析
所有方法调用的目标方法在Class文件里面都是一个常量池中的符号引用，在类加载的解析阶段，会将其中的一部分符号引用转化为直接引用，这种解析能够成立的前提是：方法在程序真正运行之前就有一个可确定的调用版本，并且这个方法的调用版本在运行期是不可变的。换句话说，调用目标在程序代码写好、编译器进行那一刻就已经确定下来，这类方法的调用被称为解析（Resolution）
在Java语言中符合编译期可知，运行期不可变这个要求的方法，主要有静态方法和私有方法两大类。
调用不同类型的方法，字节码指令里设计了不同的指令。在Java虚拟机支持以下5条方法调用字节码指令，分别是：
（1）、invokestatic。用于调用静态方法。
（2）、invokespecial。用于调用实例构造器方法，私有方法和父类中的方法。
（3）、invokevirtual。用于调用所有的虚方法。
（4）、invokeinterface。用于调用接口方法，会在运行时再确定一个实现该接口的对象。
（5）、invokedynamic。先在运行时动态解析出调用点限定符所引用的方法，然后在执行该方法。
只要能被invokestatic和invokespecial指令调用的方法，都可以在解析阶段中唯一确定调用版本，Java语言里符合这个条件的方法共有静态方法、私有方法、实例构造器、父类方法4种，再加上被final修饰的方法，这5种方法调用会在类加载的时候就可以把符号引用解析为该方法的直接引用。这些方法统称为非虚方法。与之相反，其他方法就被称为虚方法。
解析调用一定是一个静态的过程，在编译期间就完全确定，在类加载的解析阶段就会把涉及的符号引用全部转变为明确的直接引用，不必延迟到运行期再去完成。而另一种主要的方法调用形式：分派（Dispatch）调用则要复杂得多，它可能是静态的也可能是动态的，按照分派依据的宗量数可分为单分派和多分派。这两类分派方式两两组合就构成了静态单分派、静态多分派、动态单分派、动态多分派4种分派组合情况。
3.2、分派
（1）、静态分派
所有依赖静态类型来决定方法执行版本的分派动作，都称为静态分派。静态分派的最典型应用表现就是方法重载。静态分派发生在编译阶段，因此确定静态分派的动作实际上不是由虚拟机来执行的。
（2）、动态分派
动态分派的典型应用表现是方法重写。动态分派是执行非常频繁的动作，而且动态分派的方法版本选择过程需要运行时在接收者类型的方法元数据中搜索合适的目标方法，因此，Java虚拟机实现基于执行性能的考虑，真正运行时一般不会如此频繁地去反复搜索类型元数据。面对这种情况，一种基础而且常见的优化手段是为类型在方法区中建立一个虚方法表（Virtual Method Table，也称为vtable），与此对应的，在invokeinterface执行时也会用到接口方法表（interface Method Table，简称itable），使用虚方法表索引来代替元数据查找以提高性能。
虚方法表中存放着各个方法的实际入口地址。如果某个方法在子类中没有被重写，那子类的虚方法表中的地址入口和父类相同方法的地址入口是一致的，都指向父类的实现入口。如果子类中重写了这个方法，子类的虚方法表中的地址也会被替换成指向子类实现版本的入口地址。
虚方法表一般在类加载的连接阶段进行初始化，准备了类的变量初始值后，虚拟机会把该类的虚方法表也一同初始化完毕。
