Mybatis整体架构
Mybatis的整体架构分为三层，分别是数据支持层、核心处理层和接口层。
基础支持层
基础支持层包含整个Mybatis的基础模块，这些模块为核心处理层的功能提供了良好的支撑。
- 反射模块
Java中的反射虽然功能强大，但对大多数开发人员来说，写出高质量的反射代码还是有一定难度的。Mybatis中专门提供了反射模块，该模块对Java原生的反射进行了良好的封装，提供了更加简洁易用的API，方便上层调用，并且对反射操作进行了一系列优化，例如缓存了类的元数据，提高了反射操作的性能。 - 类型转换模块
Mybatis为简化配置文件提供了别名机制，该机制是类型转换模块的主要功能之一。类型转换模块的另一个功能是实现JDBC类型与Java类型之间的转换，该功能在为SQL语句绑定实参以及映射查询结果集时都会涉及。在为SQL语句绑定实参时，会将数据由Java类型转换为JDBC类型；而在映射结果集时，会将数据由JDBC类型转换成Java类型。 - 日志模块
无论在开发测试环境中，还是在线上生产环境中，日志在整个系统中地位还是非常重要的。良好的日志功能可以帮助开发人员和测试人员快速定位bug代码，也可以帮助运维人员快速定位性能瓶颈等问题。目前的Java世界中存在很多优秀的日志框架，例如Log4j、Log4j2、slf4j等。Mybatis作为一个设计优良的框架，除了提供详细的日志输出信息，还要能够集成多种日志框架，其日志模块的一个主要功能就是集成第三方框架。 - 资源加载模块
资源加载模块主要是对类加载器进行封装，确定类加载器的使用顺序，并提供了加载类文件以及其他资源文件的功能。 - 解析器模块
解析器模块的主要提供了两个功能：一个功能是对XPath进行封装，为Mybatis初始化时解析mybatis-config.xml配置文件以及映射配置文件提供支持；另一个功能是为处理动态SQL语句中的占位符提供支持。 - 数据源模块
数据源是实际开发中常用的组件之一。现在开源的数据源提供了比较丰富的功能。例如，连接池功能、检测连接状态等，选择性能优秀的数据源组件对于提升ORM框架乃至整个应用的性能都是非常重要的。Mybatis自身提供了相应的数据源实现，当然Mybatis也提供了与第三方数据源集成的接口，这些功能都位于数据源模块之中。 - 事务管理
Mybatis对数据库中的事务进行了抽象，其自身提供了相应的事务接口和简单实现。在很多场景中，Mybatis会与Spring框架集成，并由Spring框架管理事务。 - 缓存模块
在优化系统性能时，优化数据库性能是非常重要的一个环节，而添加缓存则是优化数据库时最有效的手段之一。正确、合理地使用缓存可以将一部分数据库请求拦截在缓存这一层，这就能够减少一部分数据库的压力。
Mybatis中提供了一级缓存和二级缓存，而这两级缓存都是依赖于基础支持层中的缓存模块实现的。这里需要注意的是，Mybatis中自带的这两级缓存与Mybatis以及整个应用是运行在同一个JVM中的，共享同一块堆内存。如果这两级缓存中的数据量较大，则可能影响系统中其他功能的运行，所以当需要缓存大量数据时，优先考虑使用Redis、Memcache等缓存产品。 - Binding模块
在SqlSession相应的方法执行数据库操作时，需要指定映射文件中定义的SQL节点，如果出现拼写错误，我们只能在运行时才能发现相应的异常，为了尽早发现这种错误，Mybatis通过Binding模块将用户自定义的Mapper接口与映射配置文件关联起来，系统可以通过自定义Mapper接口中的方法执行相应的SQL语句完成数据库操作，从而避免上述问题。
核心处理层
在核心处理层中实现了Mybatis的核心处理流程，其中包括Mybatis的初始化以及完成一次数据库操作的涉及的全部流程。
- 配置解析
在Mybatis初始化过程中，会加载mybatis-config.xml配置文件、映射配置文件以及Mapper接口中的注解信息，解析后的配置信息会形成相应的对象并保存到Configuration对象中。待Mybatis初始化之后，开发人员可以通过初始化得到的SqlSessionFactory创建SqlSession对象并完成数据库操作。 - SQL解析与scripting模块
Mybatis实现动态SQL语句的功能，提供了多种动态SQL语句对应的节点。通过节点的组合使用，开发人员可以写出几乎满足所有需求的动态SQL语句。
Mybatis中的scripting模块会根据用户传入的实参，解析映射文件中定义的动态SQL节点，并形成数据库可执行的SQL语句，之后会处理SQl语句中的占位符，绑定用户传入的实参。 - SQL执行

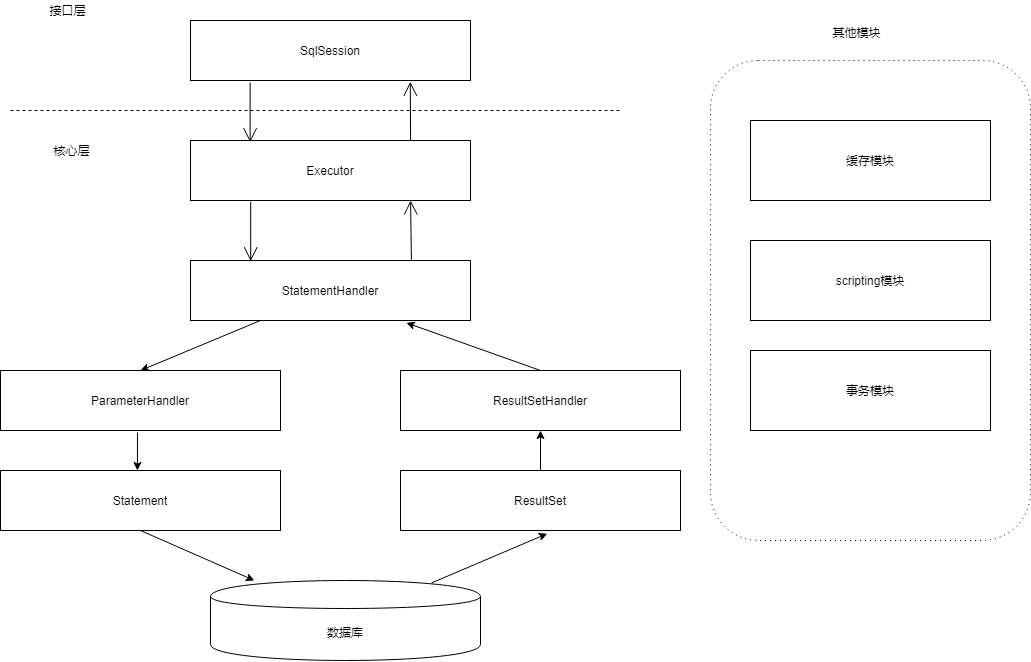

SQL语句的执行涉及多个组件，其中比较重要的是Executor、StatementHandler、ParameterHandler和ResultSetHandler。Executor主要负责维护一级缓存和二级缓存并提供事务管理的相关操作，它会将数据库相关操作委托给StatementHandler完成。StatementHandler首先通过ParameterHandler完成SQL语句的实参绑定，然后通过java.sql.Statement对象执行SQL语句并得到结果集，最后通过ResultSetHandler完成结果集的映射，得到结果对象并返回。
- 插件
Mybatis自身的功能虽然强大，但是并不能完美切合所有的应用场景，因此Mybatis提供了插件接口，我们可以通过添加用户自定义插件的方式对Mybatis进行扩展。用户自定义插件也可以改变Mybatis的默认行为。
接口层
接口层相对简单，其核心是SqlSession接口，该接口定义了Mybatis暴露给应用程序调用的API，也就是上层应用与Mybatis的桥梁。接口层在接收到调用请求时，会调用核心处理层的相应模块来完成具体的数据库操作。
