RocketMQ消息模型

概述

发布-订阅（Pub/Sub）是一种消息范式，消息的发送者（称为发布者、生产者、Producer）会将消息直接发送给特定的接收者（称为订阅者、消费者、Comsumer）。而RocketMQ的基础消息模型就是一个简单的Pub/Sub模型。

生产者

负责生产消息，一般由业务系统负责生产消息。一个消息生产者会把业务应用系统里产生的消息发送到broker服务器。RocketMQ提供多种发送方式，同步发送、异步发送、顺序发送、单向发送。

消费者

负责消费消息，一般是后台系统负责异步消费。一个消息消费者会从Broker服务器拉取消息、并将其提供给应用程序。从用户应用的角度而言提供了两种消费形式：拉取式消费、推动式消费。

主题

表示一类消息的集合，每个主题包含若干条消息，每条消息只能属于一个主题，是RocketMQ进行消息订阅的基本单位。

RocketMQ的基础消息模型，一个简单的Pub/Sub模型

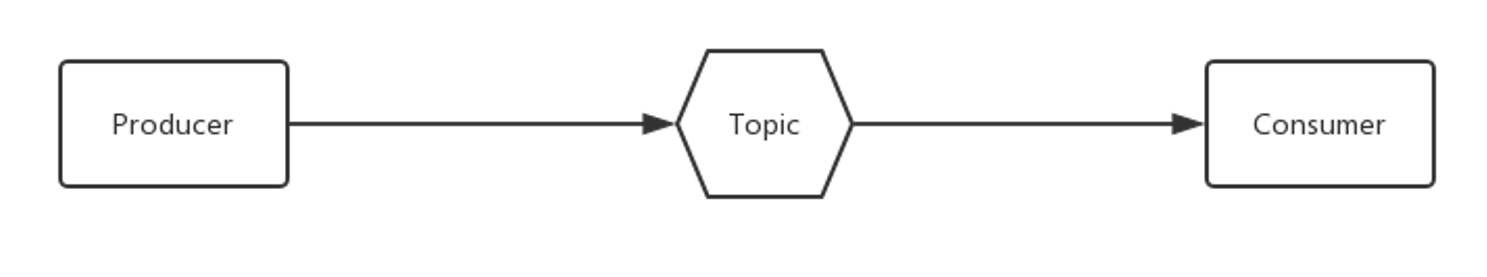

RocketMQ-model-001
上图就是一个基本的消息系统模型，包括生产者 (Producer)，消费者 (Consumer)，中间进行基于消息主题（Topic）的消息传送。
在基于主题的系统中，消息被发布到主题或命名通道上。消费者将收到其订阅主题上的所有消息，生产者负责定义订阅者所订阅的消息类别。这是一个基础的概念模型，而在实际的应用中，结构会更复杂。例如为了支持高并发和水平扩展，中间的消息主题需要进行分区，同一个Topic会有多个生产者，同一个信息会有多个消费者，消费者之间要进行负载均衡等。

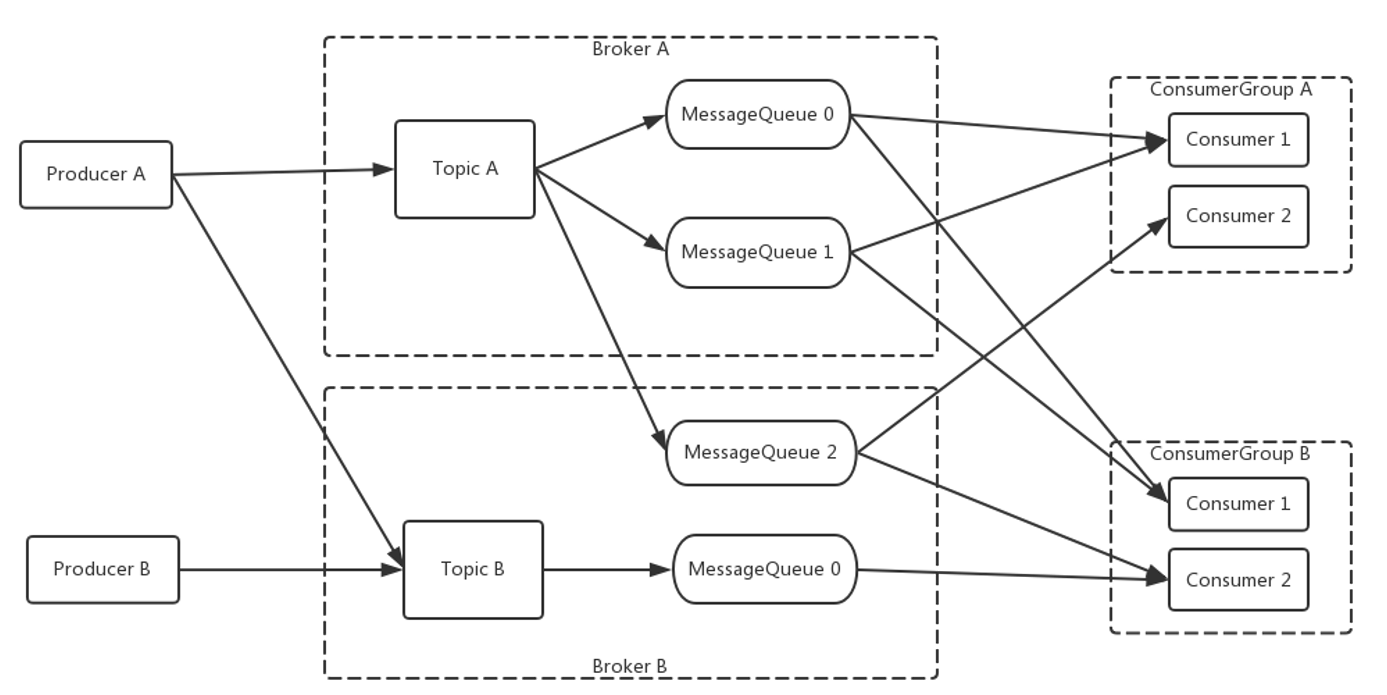

RocketMQ 扩展后的消息模型

上图就是一个扩展后的消息模型，包括两个生产者，两个消息Topic，以及两组消费者 Comsumer。

存储消息Topic的代理服务器( Broker )，是实际部署过程对应的代理服务器。

为了消息写入能力的水平扩展，RocketMQ 对 Topic进行了分区，这种操作被称为队列（MessageQueue）。

为了消费能力的水平扩展，ConsumerGroup的概念应运而生。

相同的ConsumerGroup下的消费者主要有两种负载均衡模式，即广播模式，和集群模式（图中是最常用的集群模式）。
在集群模式下，同一个 ConsumerGroup 中的 Consumer 实例是负载均衡消费，如图中 ConsumerGroupA 订阅 TopicA，TopicA 对应 3个队列，则 GroupA 中的 Consumer1 消费的是 MessageQueue 0和 MessageQueue 1的消息，Consumer2是消费的是MessageQueue2的消息。
在广播模式下，同一个 ConsumerGroup 中的每个 Consumer 实例都处理全部的队列。需要注意的是，广播模式下因为每个 Consumer 实例都需要处理全部的消息，因此这种模式仅推荐在通知推送、配置同步类小流量场景使用。

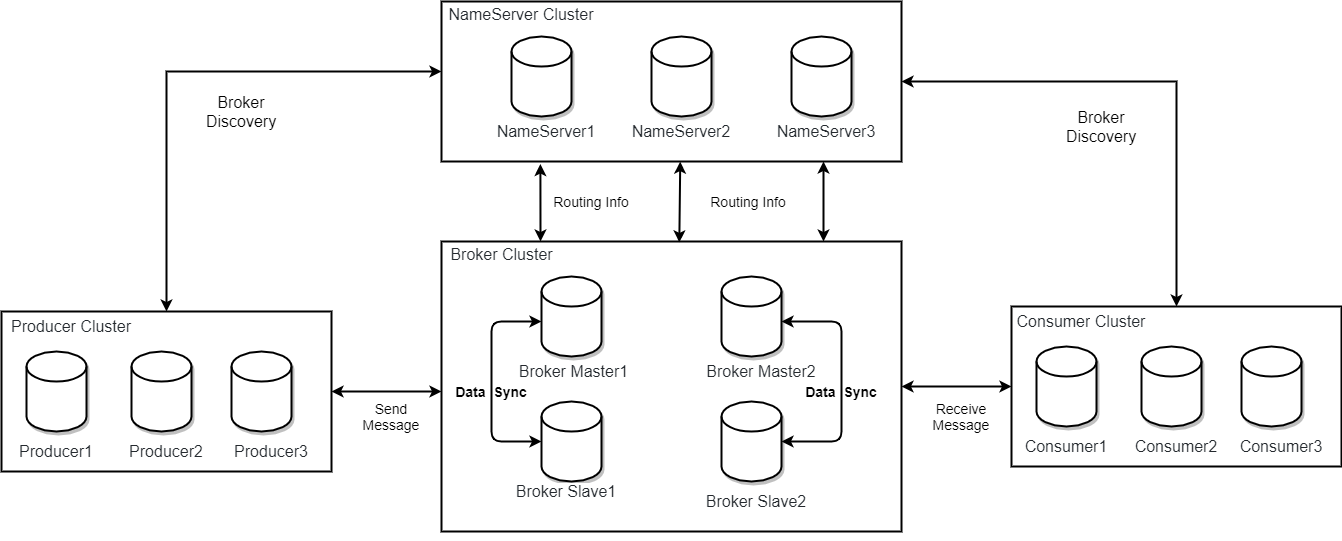

RocketMQ的部署模型

Producer、Consumer又是如何找到Topic和Broker的地址呢？消息的具体发送和接收又是怎么进行的呢？

Apache RocketMQ 部署架构上主要分为四部分:

生产者 Producer

发布消息的角色。Producer通过 MQ 的负载均衡模块选择相应的 Broker 集群队列进行消息投递，投递的过程支持快速失败和重试。

消费者 Consumer

消息消费的角色。

支持以推（push），拉（pull）两种模式对消息进行消费。
同时也支持集群方式和广播方式的消费。
提供实时消息订阅机制，可以满足大多数用户的需求。

名字服务器 NameServer

NameServer是一个简单的 Topic 路由注册中心，支持 Topic、Broker 的动态注册与发现。

主要包括两个功能：

Broker管理，NameServer接受Broker集群的注册信息并且保存下来作为路由信息的基本数据。然后提供心跳检测机制，检查Broker是否还存活；
路由信息管理，每个NameServer将保存关于 Broker 集群的整个路由信息和用于客户端查询的队列信息。Producer和Consumer通过NameServer就可以知道整个Broker集群的路由信息，从而进行消息的投递和消费。

NameServer通常会有多个实例部署，各实例间相互不进行信息通讯。Broker是向每一台NameServer注册自己的路由信息，所以每一个NameServer实例上面都保存一份完整的路由信息。当某个NameServer因某种原因下线了，客户端仍然可以向其它NameServer获取路由信息。

代理服务器 Broker

Broker主要负责消息的存储、投递和查询以及服务高可用保证。

NameServer几乎无状态节点，因此可集群部署，节点之间无任何信息同步。Broker部署相对复杂。

在 Master-Slave 架构中，Broker 分为 Master 与 Slave。一个Master可以对应多个Slave，但是一个Slave只能对应一个Master。Master 与 Slave 的对应关系通过指定相同的BrokerName，不同的BrokerId 来定义，BrokerId为0表示Master，非0表示Slave。Master也可以部署多个。

每个 Broker 与 NameServer 集群中的所有节点建立长连接，定时注册 Topic 信息到所有 NameServer。
Producer 与 NameServer 集群中的其中一个节点建立长连接，定期从 NameServer 获取Topic路由信息，并向提供 Topic 服务的 Master 建立长连接，且定时向 Master 发送心跳。Producer 完全无状态。
Consumer 与 NameServer 集群中的其中一个节点建立长连接，定期从 NameServer 获取 Topic 路由信息，并向提供 Topic 服务的 Master、Slave 建立长连接，且定时向 Master、Slave发送心跳。Consumer 既可以从 Master 订阅消息，也可以从Slave订阅消息。

RocketMQ集群工作流程

1. 启动NameServer

启动NameServer。NameServer启动后监听端口，等待Broker、Producer、Consumer连接，相当于一个路由控制中心。

2. 启动 Broker

启动 Broker。与所有 NameServer 保持长连接，定时发送心跳包。心跳包中包含当前 Broker 信息以及存储所有 Topic 信息。注册成功后，NameServer 集群中就有 Topic跟Broker 的映射关系。

3. 创建 Topic

创建 Topic 时需要指定该 Topic 要存储在哪些 Broker 上，也可以在发送消息时自动创建Topic。

4. 生产者发送消息

生产者发送消息。启动时先跟 NameServer 集群中的其中一台建立长连接，并从 NameServer 中获取当前发送的 Topic存在于哪些 Broker 上，轮询从队列列表中选择一个队列，然后与队列所在的 Broker建立长连接从而向 Broker发消息。

5. 消费者接受消息

消费者接受消息。跟其中一台NameServer建立长连接，获取当前订阅Topic存在哪些Broker上，然后直接跟Broker建立连接通道，然后开始消费消息。

生产者

基本概念

在生产者基本概念包括消息，Tag，Keys，队列和生产者的介绍。

消息

RocketMQ 消息构成非常简单。

topic，表示要发送的消息的主题。
body 表示消息的存储内容
properties 表示消息属性
transactionId 会在事务消息中使用。

RocketMQ支持普通消息、分区消息、全局有序消息、延迟消息和事务消息。

普通消息：普通消息也称为并发消息，和传统的队列相比，并发消息没有顺序，但是生产消息都是并行的，单机性能可达十万级别的TPS。
分区有序消息：与Kafka中的分区类似，把一个topic消息分为多个分区保存和消费，在一个分区内的消息就是传统的队列，遵循FIFO（先进先出）原则。
全局有序消息：如果把一个topic的分区数设置为1，那么该topic中的消息就是单分区，所有消息都遵循FIFO（先进先出）原则。
延迟消息：消息发送后，消费者要在一定时间后，或者指定某个时间点才可以消费。
事务消息：主要涉及分布式事务，即需要保证在多个操作同时成功或者同时失败时，消费者才能消费消息。RocketMQ通过Half消息、处理本地事务、提交（Commit）消息或者回滚（Rollback）消息优雅地实现分布式事务。

Tag: 不管是 RocketMQ 的 Tag 过滤还是延迟消息等都会利用 Properties 消息属性机制，这些特殊信息使用了系统保留的属性Key，设置自定义属性时需要避免和系统属性Key冲突。

Keys: 服务器会根据 keys 创建哈希索引，设置后，可以在 Console 系统根据 Topic、Keys 来查询消息，由于是哈希索引，请尽可能保证 key 唯一，例如订单号，商品 Id 等。
Message 可以设置的属性值包括：

字段名	默认值	必要性	说明
Topic	null	必填	消息所属 topic 的名称
Body	null	必填	消息体
Tags	null	选填	消息标签，方便服务器过滤使用。目前只支持每个消息设置一个
Keys	null	选填	代表这条消息的业务关键词
Flag	0	选填	完全由应用来设置，RocketMQ 不做干预
DelayTimeLevel	0	选填	消息延时级别，0 表示不延时，大于 0 会延时特定的时间才会被消费
WaitStoreMsgOK	true	选填	表示消息是否在服务器落盘后才返回应答。

Keys

Apache RocketMQ 每个消息可以在业务层面的设置唯一标识码 keys 字段，方便将来定位消息丢失问题。 Broker 端会为每个消息创建索引（哈希索引），应用可以通过 topic、key 来查询这条消息内容，以及消息被谁消费。由于是哈希索引，请务必保证 key 尽可能唯一，这样可以避免潜在的哈希冲突。

// 订单Id
String orderId = "20034568923546";
message.setKeys(orderId);

队列

为了支持高并发和水平扩展，需要对 Topic 进行分区，在 RocketMQ 中这被称为队列，一个 Topic 可能有多个队列，并且可能分布在不同的 Broker 上。
一般来说一条消息，如果没有重复发送（比如因为服务端没有响应而进行重试），则只会存在在 Topic 的其中一个队列中，消息在队列中按照先进先出的原则存储，每条消息会有自己的位点，每个队列会统计当前消息的总条数，这个称为最大位点 MaxOffset；队列的起始位置对应的位置叫做起始位点 MinOffset。队列可以提升消息发送和消费的并发度。

生产者

生产者（Producer）就是消息的发送者，Apache RocketMQ 拥有丰富的消息类型，可以支持不同的应用场景，在不同的场景中，需要使用不同的消息进行发送。比如在电商交易中超时未支付关闭订单的场景，在订单创建时会发送一条延时消息。这条消息将会在 30 分钟以后投递给消费者，消费者收到此消息后需要判断对应的订单是否已完成支付。如支付未完成，则关闭订单。如已完成支付则忽略，此时就需要用到延迟消息；电商场景中，业务上要求同一订单的消息保持严格顺序，此时就要用到顺序消息。在日志处理场景中，可以接受的比较大的发送延迟，但对吞吐量的要求很高，希望每秒能处理百万条日志，此时可以使用批量消息。在银行扣款的场景中，要保持上游的扣款操作和下游的短信通知保持一致，此时就要使用事务消息

消费者

基础概念

消息通过生产者发送到某一个Topic，如果需要订阅该Topic并消费里面的消息的话，就要创建对应的消费者进行消费。在介绍消费者的使用方法之前，我们先介绍消费组、消费位点、推和拉等概念。

消费者与消费组

消息系统的重要作用之一是削峰填谷，但比如在电商大促的场景中，如果下游的消费者消费能力不足的话，大量的瞬时流量进入会后堆积在服务端。此时，消息的端到端延迟（从发送到被消费的时间）就会增加，对服务端而言，一直消费历史数据也会产生冷读。因此需要增加消费能力来解决这个问题，除了去优化消息消费的时间，最简单的方式就是扩容消费者。

但是否随意增加消费者就能提升消费能力？首先需要了解消费组的概念。在消费者中消费组的有非常重要的作用，如果多个消费者设置了相同的Consumer Group，我们认为这些消费者在同一个消费组内。

在 Apache RocketMQ 有两种消费模式，分别是：

集群消费模式：当使用集群消费模式时，RocketMQ 认为任意一条消息只需要被消费组内的任意一个消费者处理即可。
广播消费模式：当使用广播消费模式时，RocketMQ 会将每条消息推送给消费组所有的消费者，保证消息至少被每个消费者消费一次。

集群消费模式适用于每条消息只需要被处理一次的场景，也就是说整个消费组会Topic收到全量的消息，而消费组内的消费分担消费这些消息，因此可以通过扩缩消费者数量，来提升或降低消费能力。
广播消费模式适用于每条消息需要被消费组的每个消费者处理的场景，也就是说消费组内的每个消费者都会收到订阅Topic的全量消息，因此即使扩缩消费者数量也无法提升或降低消费能力。

负载均衡

集群模式下，同一个消费组内的消费者会分担收到的全量消息，这里的分配策略是怎样的？如果扩容消费者是否一定能提升消费能力？

Apache RocketMQ 提供了多种集群模式下的分配策略，包括平均分配策略、机房优先分配策略、一致性hash分配策略等，可以通过如下代码进行设置相应负载均衡策略

 consumer.setAllocateMessageQueueStrategy(new AllocateMessageQueueAveragely());

默认的分配策略是平均分配，这也是最常见的策略。平均分配策略下消费组内的消费者会按照类似分页的策略均摊消费。

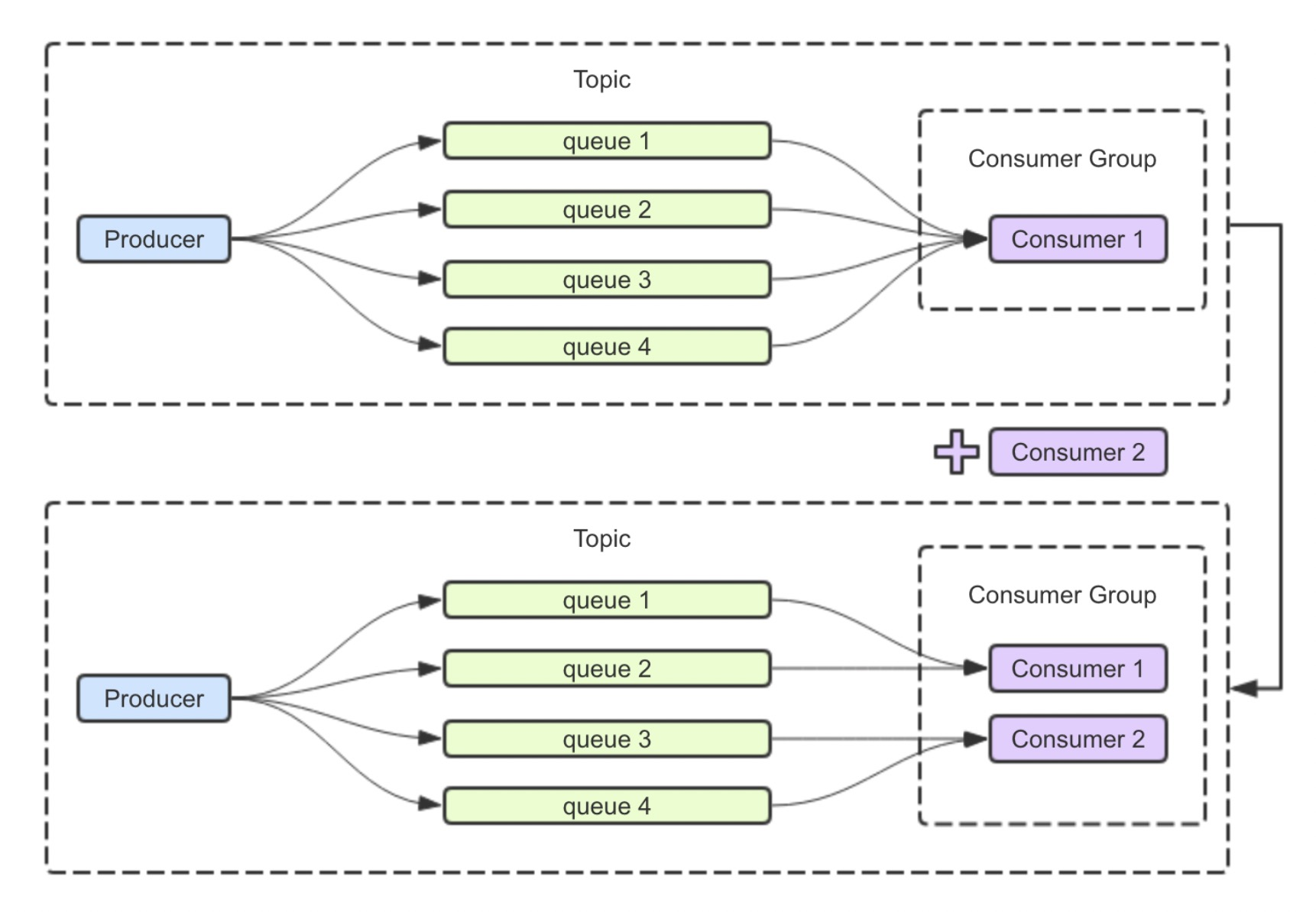

在平均分配的算法下，可以通过增加消费者的数量来提高消费的并行度。比如下图中，通过增加消费者来提高消费能力。

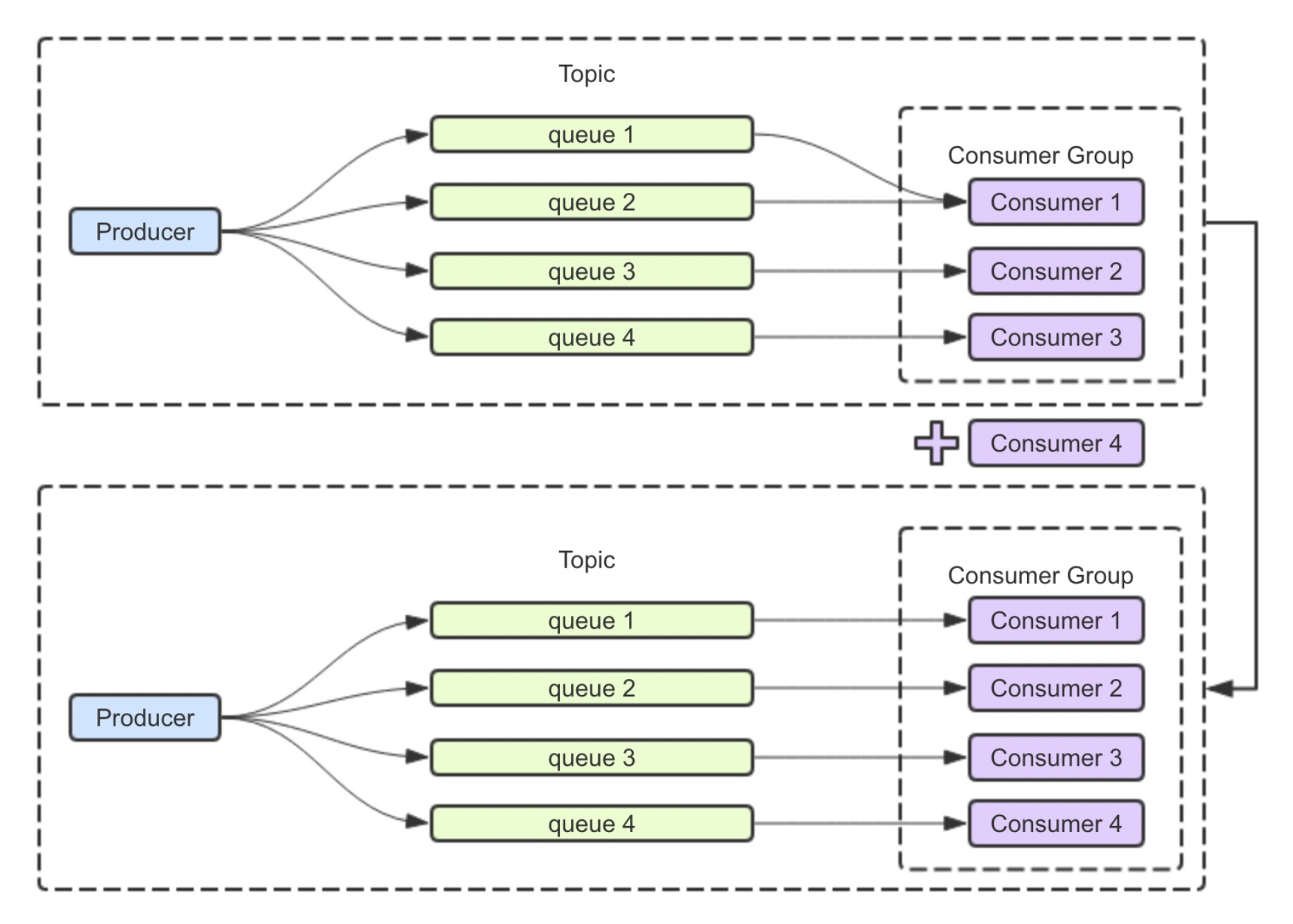

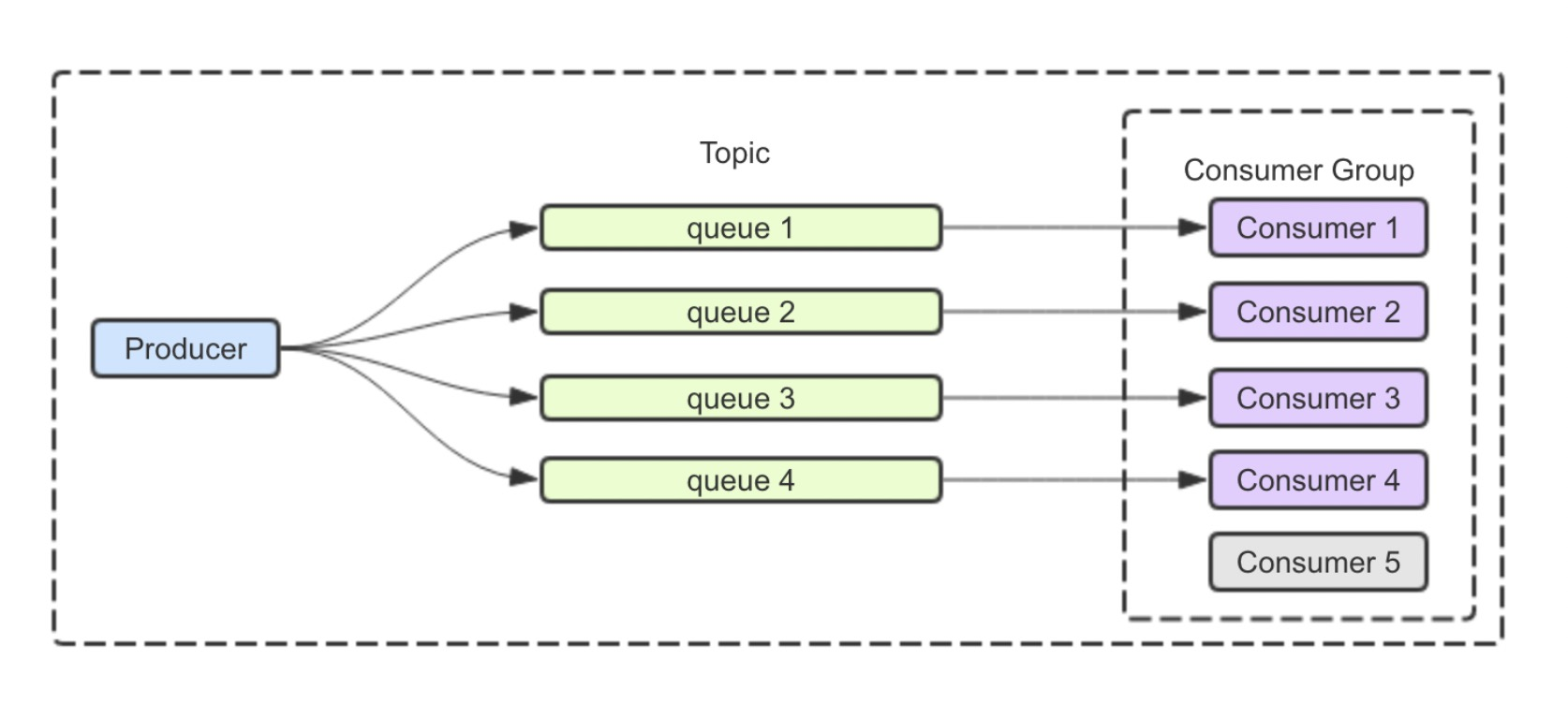

但也不是一味地增加消费者就能提升消费能力的，比如下图中Topic的总队列数小于消费者的数量时，消费者将分配不到队列，即使消费者再多也无法提升消费能力。

消费组内共享消费场景下，消费者分组内多个消费者共同分担消息，消息按照哪种逻辑分配给哪个消费者，就是由消费者负载均衡策略所决定的。

根据消费者类型的不同，消费者负载均衡策略分为以下两种模式：

消息粒度负载均衡：PushConsumer和SimpleConsumer默认负载策略

队列粒度负载均衡：PullConsumer默认负载策略
对于PushConsumer和SimpleConsumer类型的消费者，默认且仅使用消息粒度负载均衡策略。
消息粒度负载均衡策略中，同一消费者分组内的多个消费者将按照消息粒度平均分摊主题中的所有消息，即同一个队列中的消息，可被平均分配给多个消费者共同消费。
注意消息粒度负载均衡策略保证同一个队列的消息可以被多个消费者共同处理，但是该策略使用的消息分配算法结果是随机的，并不能指定消息被哪一个特定的消费者处理。

消息粒度的负载均衡机制，是基于内部的单条消息确认语义实现的。消费者获取某条消息后，服务端会将该消息加锁，保证这条消息对其他消费者不可见，直到该消息消费成功或消费超时。因此，即使多个消费者同时消费同一队列的消息，服务端也可保证消息不会被多个消费者重复消费。

顺序消息负载机制

在顺序消息中，消息的顺序性指的是同一消息组内的多个消息之间的先后顺序。因此，顺序消息场景下，消息粒度负载均衡策略还需要保证同一消息组内的消息，按照服务端存储的先后顺序进行消费。不同消费者处理同一个消息组内的消息时，会严格按照先后顺序锁定消息状态，确保同一消息组的消息串行消费。

策略特点

相对于队列粒度负载均衡策略，消息粒度负载均衡策略有以下特点：

消费分摊更均衡：对于传统队列级的负载均衡策略，如果队列数量和消费者数量不均衡，则可能会出现部分消费者空闲，或部分消费者处理过多消息的情况。消息粒度负载均衡策略无需关注消费者和队列的相对数量，能够更均匀地分摊消息。

对非对等消费者更友好：在线上生产环境中，由于网络机房分区延迟、消费者物理资源规格不一致等原因，消费者的处理能力可能会不一致，如果按照队列分配消息，则可能出现部分消费者消息堆积、部分消费者空闲的情况。消息粒度负载均衡策略按需分配，消费者处理任务更均衡。

队列分配运维更方便：传统基于绑定队列的负载均衡策略必须保证队列数量大于等于消费者数量，以免产生部分消费者获取不到队列出现空转的情况，而消息粒度负载均衡策略则无需关注队列数。

适用场景

消息粒度消费负载均衡策略下，同一队列内的消息离散地分布于多个消费者，适用于绝大多数在线事件处理的场景。只需要基本的消息处理能力，对消息之间没有批量聚合的诉求。而对于流式处理、聚合计算场景，需要明确地对消息进行聚合、批处理时，更适合使用队列粒度的负载均衡策略。

消费位点

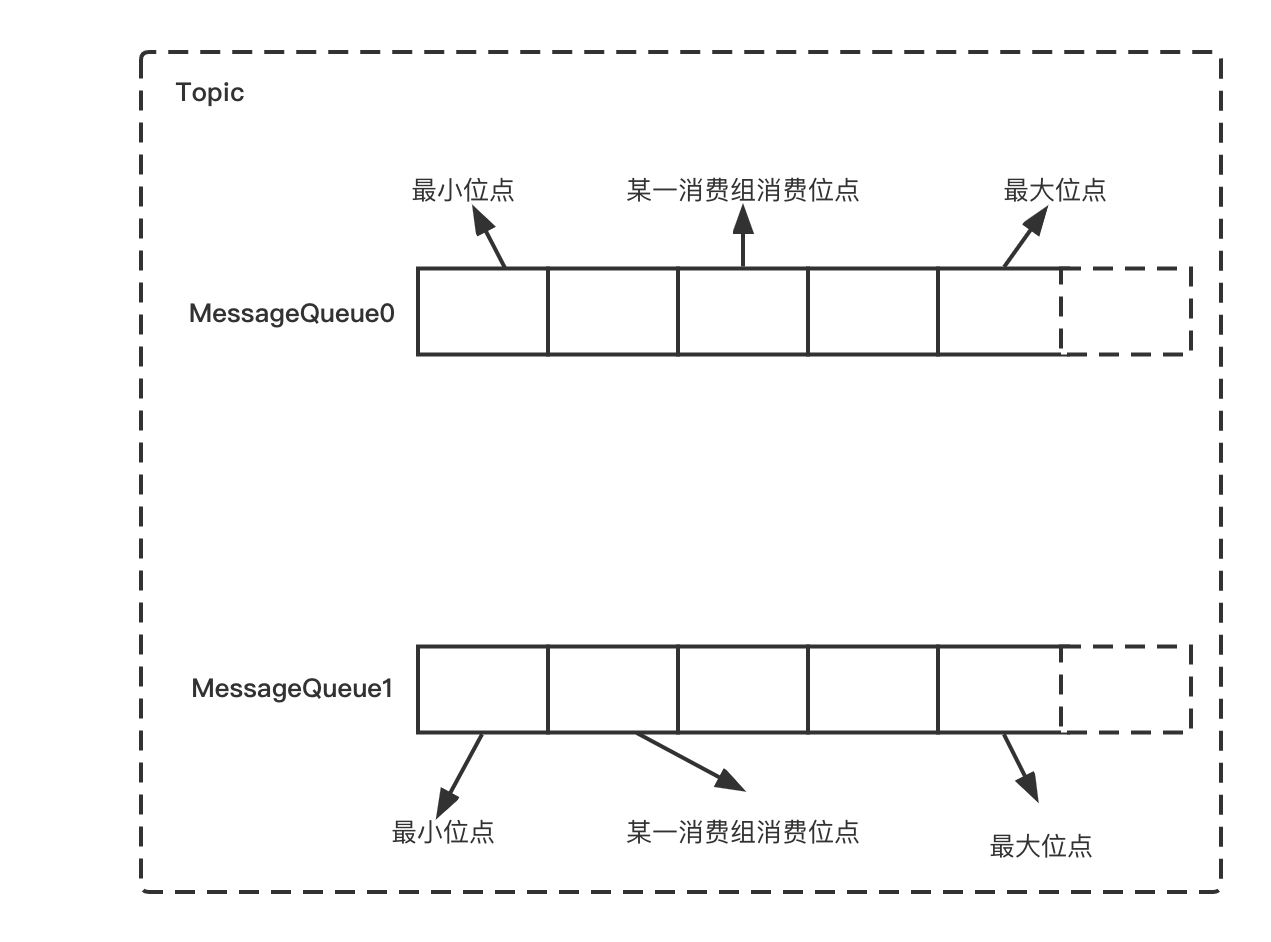

如上图所示，在Apache RocketMQ中每个队列都会记录自己的最小位点、最大位点。针对于消费组，还有消费位点的概念，在集群模式下，消费位点是由客户端提给交服务端保存的，在广播模式下，消费位点是由客户端自己保存的。一般情况下消费位点正常更新，不会出现消息重复，但如果消费者发生崩溃或有新的消费者加入群组，就会触发重平衡，重平衡完成后，每个消费者可能会分配到新的队列，而不是之前处理的队列。为了能继续之前的工作，消费者需要读取每个队列最后一次的提交的消费位点，然后从消费位点处继续拉取消息。但在实际执行过程中，由于客户端提交给服务端的消费位点并不是实时的，所以重平衡就可能会导致消息少量重复。

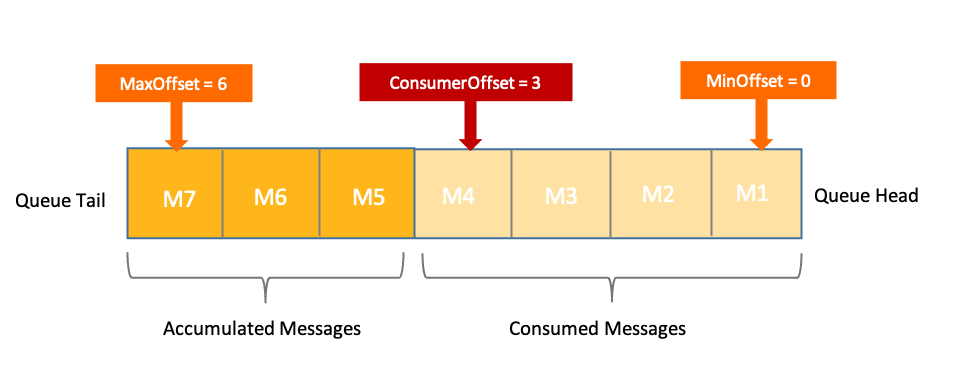

队列中消息位点MinOffset、MaxOffset和每个消费者分组的消费位点ConsumerOffset的关系如下：

ConsumerOffset≤MaxOffset：

当消费速度和生产速度一致，且全部消息都处理完成时，最大消息位点和消费位点相同，即ConsumerOffset=MaxOffset。

当消费速度较慢小于生产速度时，队列中会有部分消息未消费，此时消费位点小于最大消息位点，即ConsumerOffset<MaxOffset，两者之差就是该队列中堆积的消息量。

ConsumerOffset≥MinOffset：正常情况下有效的消费位点ConsumerOffset必然大于等于最小消息位点MinOffset。消费位点小于最小消息位点时是无效的，相当于消费者要消费的消息已经从队列中删除了，是无法消费到的，此时服务端会将消费位点强制纠正到合法的消息位点。

消费位点初始值

消费位点初始值指的是消费者分组首次启动消费者消费消息时，服务端保存的消费位点的初始值。

Apache RocketMQ 定义消费位点的初始值为消费者首次获取消息时，该时刻队列中的最大消息位点。相当于消费者将从队列中最新的消息开始消费。

重置消费位点

若消费者分组的初始消费位点或当前消费位点不符合您的业务预期，您可以通过重置消费位点调整您的消费进度。

适用场景

初始消费位点不符合需求：因初始消费位点为当前队列的最大消息位点，即客户端会直接从最新消息开始消费。若业务上线时需要消费部分历史消息，您可以通过重置消费位点功能消费到指定时刻前的消息。
消费堆积快速清理：当下游消费系统性能不足或消费速度小于生产速度时，会产生大量堆积消息。若这部分堆积消息可以丢弃，您可以通过重置消费位点快速将消费位点更新到指定位置，绕过这部分堆积的消息，减少下游处理压力。
业务回溯，纠正处理：由于业务消费逻辑出现异常，消息被错误处理。若您希望重新消费这些已被处理的消息，可以通过重置消费位点快速将消费位点更新到历史指定位置，实现消费回溯。

推、拉和长轮询

MQ的消费模式可以大致分为两种，一种是推Push，一种是拉Pull。

Push是服务端主动推送消息给客户端，优点是及时性较好，但如果客户端没有做好流控，一旦服务端推送大量消息到客户端时，就会导致客户端消息堆积甚至崩溃。
Pull是客户端需要主动到服务端取数据，优点是客户端可以依据自己的消费能力进行消费，但拉取的频率也需要用户自己控制，拉取频繁容易造成服务端和客户端的压力，拉取间隔长又容易造成消费不及时。

Apache RocketMQ既提供了Push模式也提供了Pull模式。

消费重试

消费者出现异常，消费某条消息失败时， Apache RocketMQ 会根据消费重试策略重新投递该消息进行故障恢复。

应用场景

Apache RocketMQ 的消费重试主要解决的是业务处理逻辑失败导致的消费完整性问题，是一种为业务兜底的策略，不应该被用做业务流程控制。建议以下消费失败场景使用重试机制：

推荐使用消息重试场景如下：

业务处理失败，且失败原因跟当前的消息内容相关，比如该消息对应的事务状态还未获取到，预期一段时间后可执行成功。
消费失败的原因不会导致连续性，即当前消息消费失败是一个小概率事件，不是常态化的失败，后面的消息大概率会消费成功。此时可以对当前消息进行重试，避免进程阻塞。

典型错误使用场景如下：

消费处理逻辑中使用消费失败来做条件判断的结果分流，是不合理的，因为处理逻辑已经预见了一定会大量出现该判断分支。
消费处理中使用消费失败来做处理速率限流，是不合理的。限流的目的是将超出流量的消息暂时堆积在队列中达到削峰的作用，而不是让消息进入重试链路。

消费重试指的是，消费者在消费某条消息失败后，Apache RocketMQ 服务端会根据重试策略重新消费该消息，超过一次定数后若还未消费成功，则该消息将不再继续重试，直接被发送到死信队列中。

消息重试的触发条件

消费失败，包括消费者返回消息失败状态标识或抛出非预期异常。

消息处理超时，包括在PushConsumer中排队超时。

消息重试策略主要行为

重试过程状态机：控制消息在重试流程中的状态和变化逻辑。

重试间隔：上一次消费失败或超时后，下次重新尝试消费的间隔时间。

最大重试次数：消息可被重试消费的最大次数。

PushConsumer消费重试策略

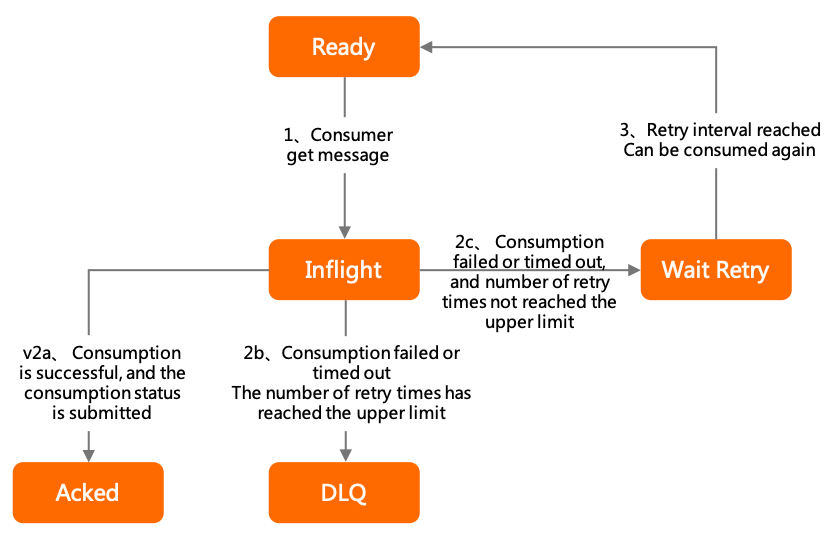

重试状态机

PushConsumer消费消息时，消息的几个主要状态如下：

Ready：已就绪状态。消息在Apache RocketMQ服务端已就绪，可以被消费者消费。
Inflight：处理中状态。消息被消费者客户端获取，处于消费中还未返回消费结果的状态。
WaitingRetry：待重试状态，PushConsumer独有的状态。当消费者消息处理失败或消费超时，会触发消费重试逻辑判断。如果当前重试次数未达到最大次数，则该消息变为待重试状态，经过重试间隔后，消息将重新变为已就绪状态可被重新消费。多次重试之间，可通过重试间隔进行延长，防止无效高频的失败。
Commit：提交状态。消费成功的状态，消费者返回成功响应即可结束消息的状态机。
DLQ：死信状态。消费逻辑的最终兜底机制，若消息一直处理失败并不断进行重试，直到超过最大重试次数还未成功，此时消息不会再重试，会被投递至死信队列。您可以通过消费死信队列的消息进行业务恢复。

消息重试过程中，每次重试消息状态都会经过已就绪>处理中>待重试的变化，两次消费间的间隔时间实际由消费耗时及重试间隔控制，消费耗时的最大上限受服务端系统参数控制，一般不应该超过上限时间。
